Tabellen

Erstellen von Stücklisten mit der neuen Tabellenfunktion.

Zeichnen Tabelle

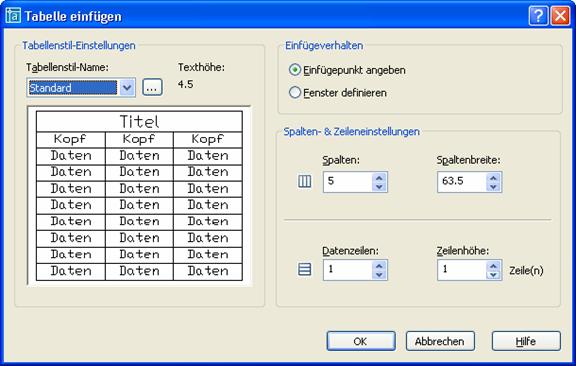

Einstellung der Zeilen und Spalten

Weiter mit OK
Einfügepunkt angeben

Informationen eintragen

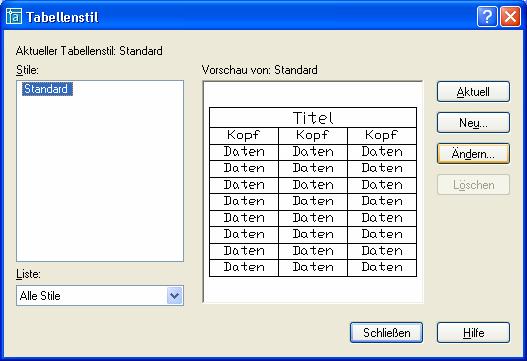

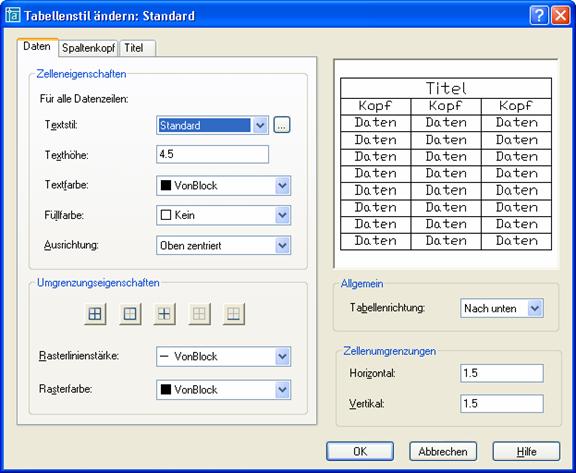

Tabellenstil definieren

Menü Format/Tabellenstil…

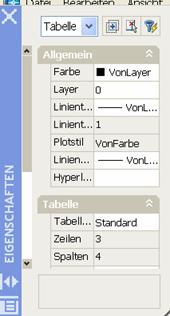

Ändern von Tabellen

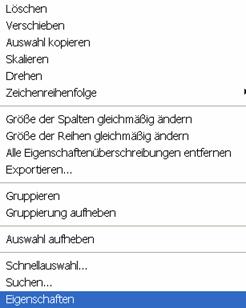

Rechte Maustaste auf Tabelle klicken / Eigenschaften

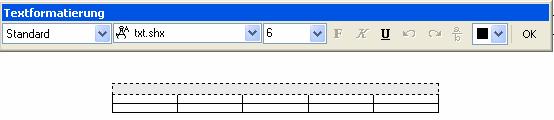

Text in Tabelle eingeben

Mit Return die nächste Zelle oder per Klick in die gewünschte Zelle

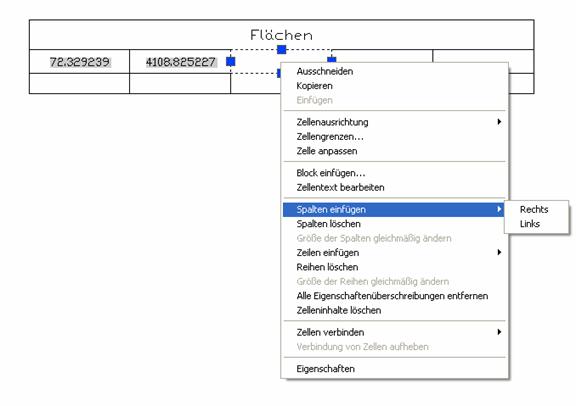

Tabellen bearbeiten

Tabelle wie in Excel

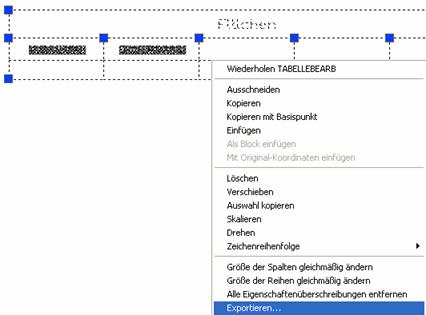

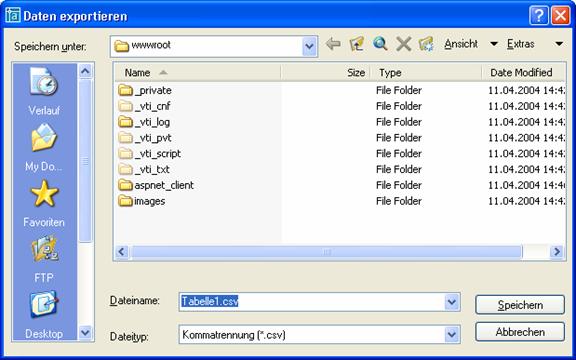

Tabelle exportieren

Format *.csv (von Excel interpretierbar)

Anzeigereihenfolge von Objekten

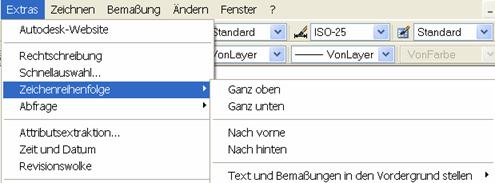

Extras / Zeicheneihenfolge

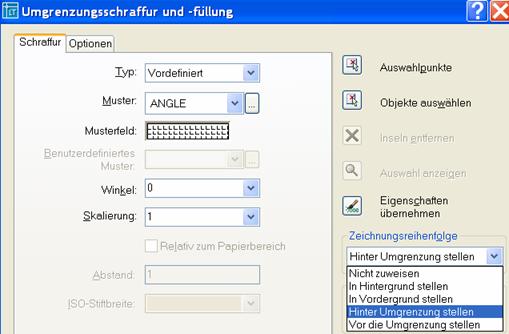

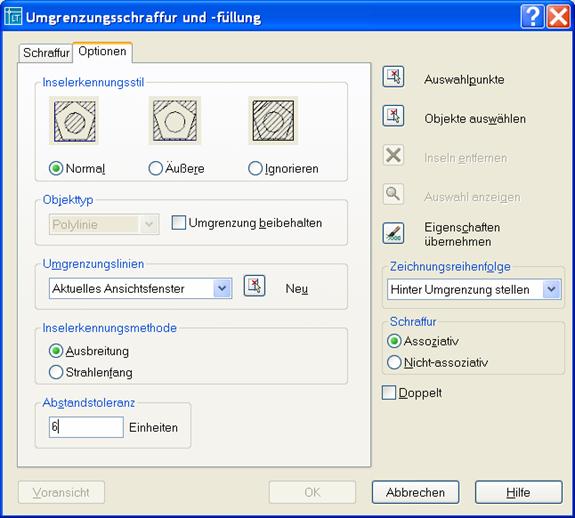

Anzeigereihenfolge der Schraffur

Sie können beim Erstellen der Schraffur bereits die Anzeigereihenfolge festlegen.

Text und Bemaßung in den Vordergrund

Befehl: textnachvorne ¿

Nach vorne bringen [Text/BEMaßungen/BEIde] <BEIde>: ¿

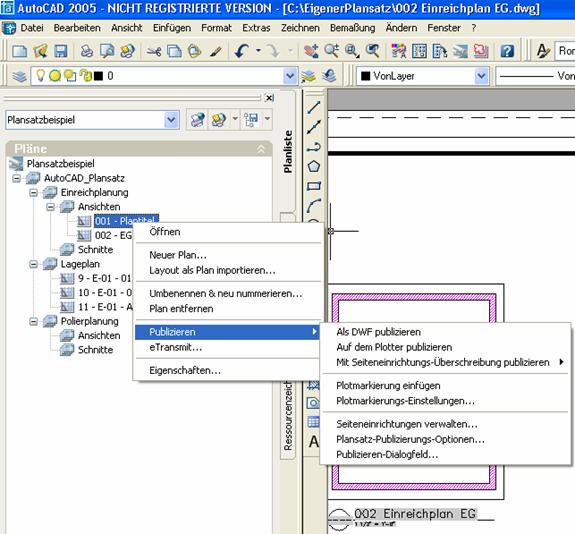

Autocad Zeichnung versenden / im Web publizieren

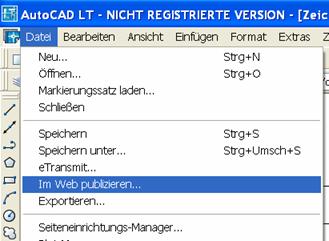

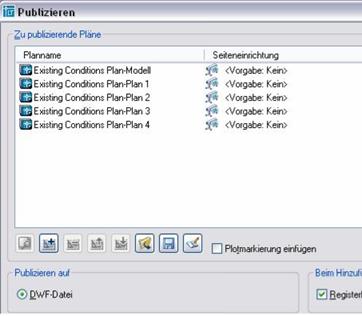

Datei / Im Web publizieren …

Der Empfänger benötigt den DWF-Composer (kostenlos bei Autodesk erhältlich) zum markieren von Bereichen. Er benötigt kein Autocad.

MText erzeugt Aussparung in Schraffur oder anderem Hintergrund

Bereich schraffieren

Multitext erstellen

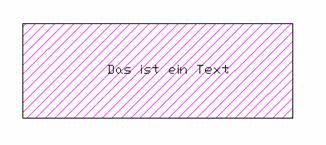

Ohne Hintergrund

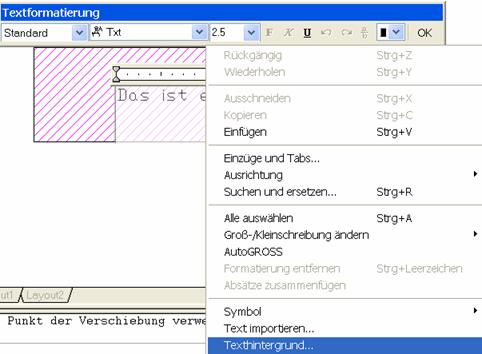

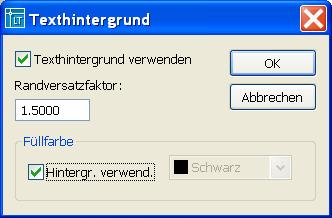

Rechtsklick im Mtext-Fenster /Texthintergrund…

Hintergrund zeigt Modellbereichfarbe, sonst kann eine Hintergrundfarbe eingestellt werden

Mit Hintergrund

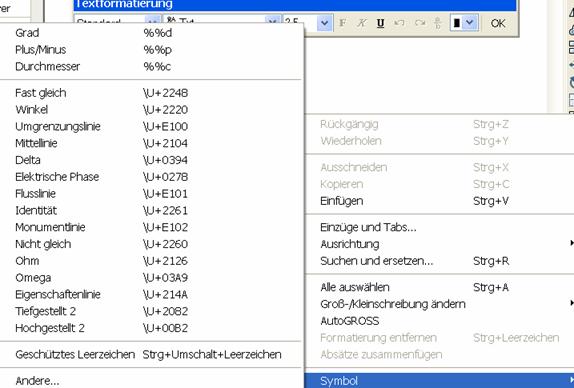

Beschriftung mit Symbolen

Im Mtext-Editor können mit der rechten Maustaste / Symbol verschiedene Symbole aufgerufen werden.

Stutzen von Schraffuren

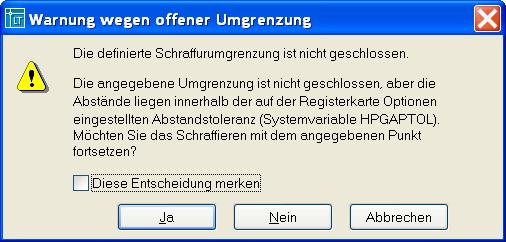

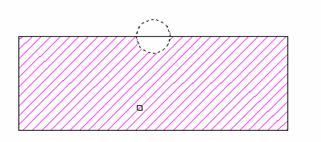

Schraffieren von nicht geschlossenen Objekten

Anmerkung

Es geht nicht, wenn die untere Linie komplett fehlt.

Werkzeugpalette

Einschalten der Werkzeugpalette STRG +3 oder Extras / Werkzeugpaletten-Fenster

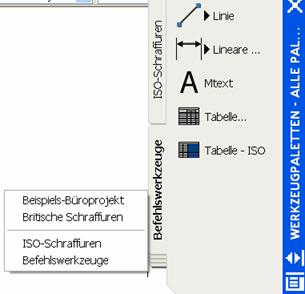

Zum Einblenden der Palettenauswahl klicken Sie unten auf die Registerleiste.

Block als neues Symbol in die Werkzeugpalette ziehen

Vorsicht, wenn die Quelldatei verschoben wird, wird der Block nicht mehr gefunden.

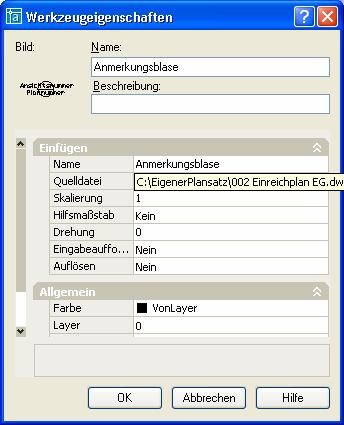

Eigenschaften des Werkzeugsymbols

Objekte zur Palette hinzufügen

Sie können Zeichnungsobjekte usw. in die Werkzeugpalette ziehen, um den Befehl schnell griffbereit zu haben.

Ziehen Sie einen Kreis in die Werkzeugpalette, um den Befehl dort zu hinterlegen.

Automatisch ausblenden

Klicken Sie auf das Symbol unten an der Werkzeugleiste

Die Leiste wird schmal dargestellt. Sie wird breit dargestellt, sobald der Mauszeiger darüber ist.

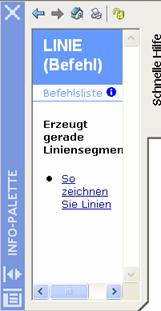

Infopalette

Einfügen der Info-Palette Menü ? oder STRG +5

Wie im Screen-Menü wird in der Infopalette die Hilfe zum jeweils aufgerufenen Befehl dargestellt. Im Beispiel wurde der Befehl Linie aufgerufen.

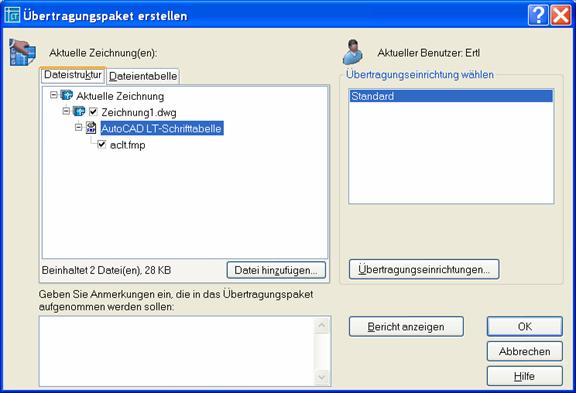

eTransmit

Paket zum Versenden bzw. Übertragen an einen anderen Rechner erstellen.

Zeichnung, Plotstil, Xrefs, Schriftarten…werden automatisch mit verpackt, damit die Zeichnung auf dem neuen System sauber geöffnet werden kann.

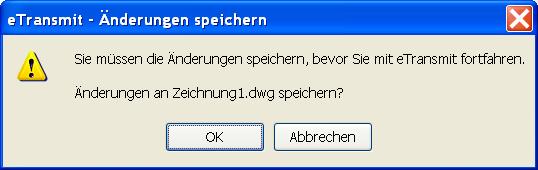

Datei / eTransmit

Anzeige der Datei

Sie können weitere Dateien hinzufügen

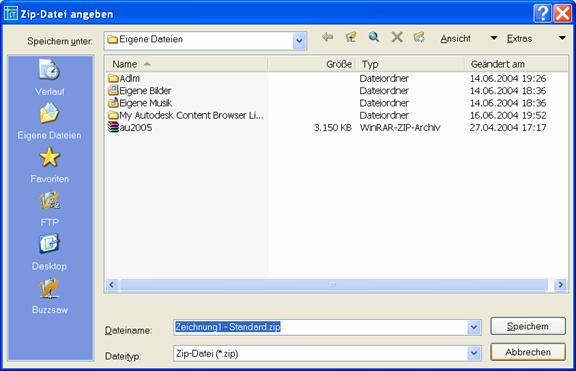

Ausgabe als Zip-Datei

Ergebnismeldung in der Befehlszeile

Übertragung erstellt: C:\Dokumente und Einstellungen\Ertl.BTZ-TS\Eigene

Dateien\Zeichnung1 - Standard.zip.

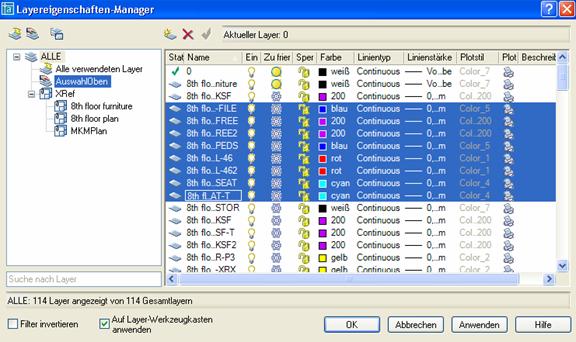

Layersteuerung

Viele Optionen finden sich im Kontextmenü (rechte Maustaste).

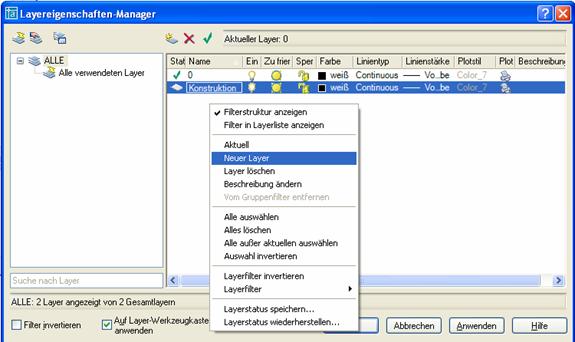

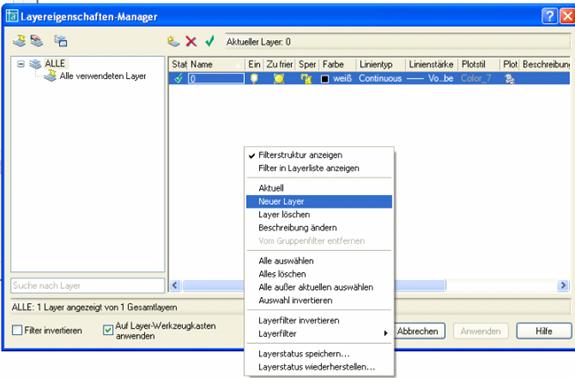

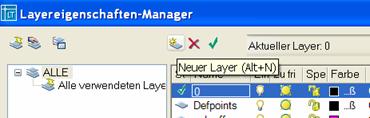

Neuer Layer

Wichtige Befehle können mit der ALT-Taste und einem Buchstaben abgekürzt werden. ALT+N für „neuer Layer“.

Funktionen für alle Layer anwenden

Layer

Erstellen und Optionen nun über rechte Maustaste

Neu: Layerstatus speichern

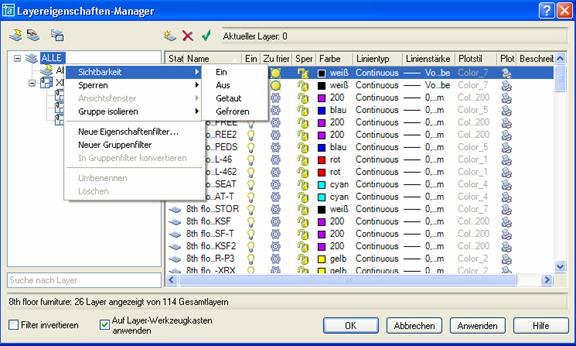

Sichtbarkeit steuern

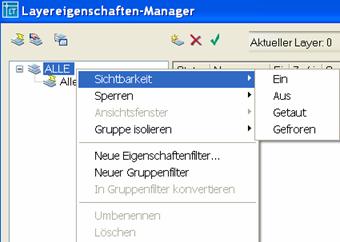

Rechtsklick auf ALLE

EIN / AUS / GETAUT / GEFROREN

Layer per Drag and Drop in die neue Gruppe ziehen

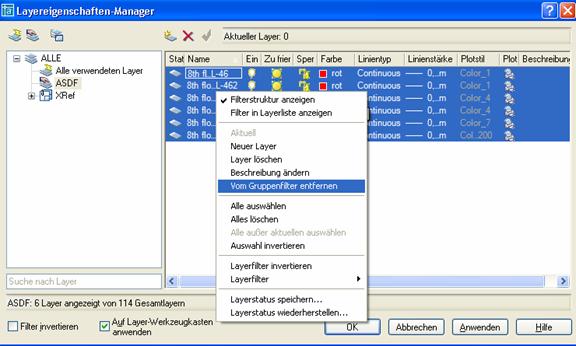

Oder per rechter Maustaste aus Gruppe entfernen

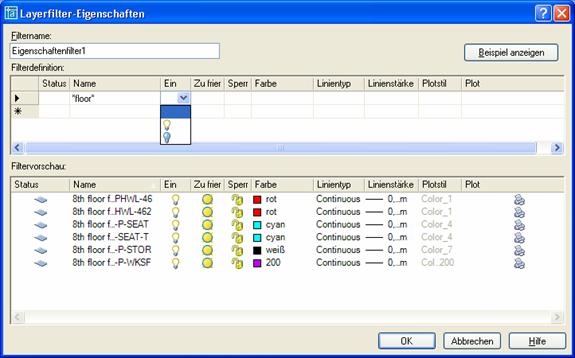

Eigenschaftenfilter

Nach Name, nach Status, nach Sichtbarkeit usw.

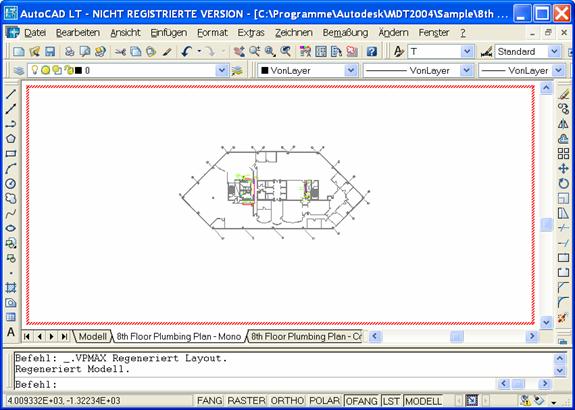

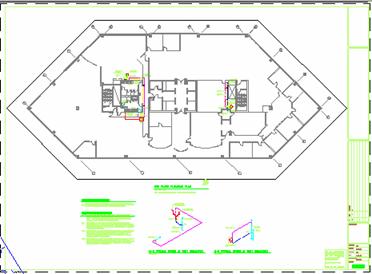

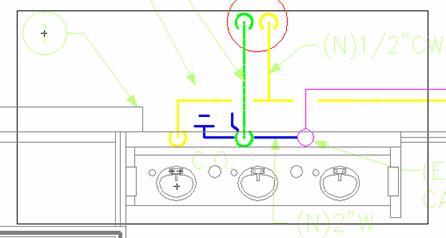

Layout Ansichtsfenster maximieren

Sperrt den Zoomfaktor und maximiert das Fenster

Beim zurückschalten wird die ursprüngliche Darstellung verwendet

Klicken Sie in der Statuszeile auf das Symbol Ansichtsfenster maximieren

Zurück zur Layoutansicht: Klicken Sie in der Statuszeile auf das Symbol Ansichtsfenster minimieren.

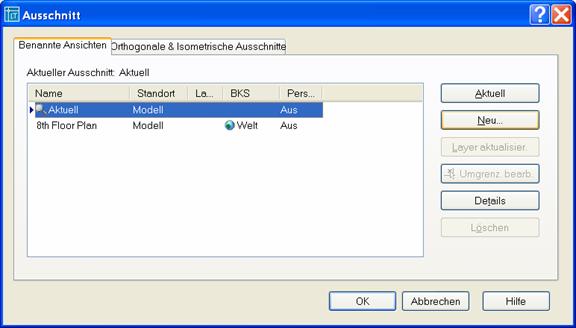

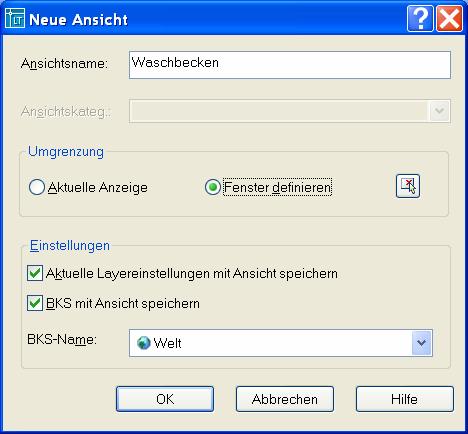

Benannte Ansichten

Speichern Sie den gewünschten Zoom-Ausschnitt der Zeichnung.

Klicken Sie auf NEU

Klicken Sie auf Fenster definieren, um ein Fenster für den Zoom-Ausschnitt zu zeigen oder auf das Symbol rechts daneben.

Geben Sie den gewünschten Namen ein.

Zum späteren Anzeigen des Fensters wählen Sie Ansicht / Benannte Ansichten.

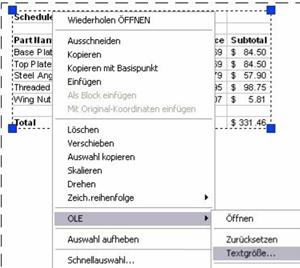

Einfügen von OLE-Objekten

Die Textgröße wird nicht mehr verzerrt dargestellt. Sie kann nachträglich über das Kontextmenü geändert werden.

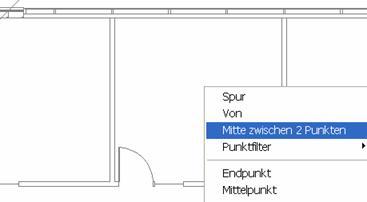

Neuer Objektfang Mittelpunkt zwischen zwei Punkten

Das Menü rufen Sie bei gedrückter Shift-Taste oder STRG-Taste auf, indem Sie die rechte Maustaste drücken.

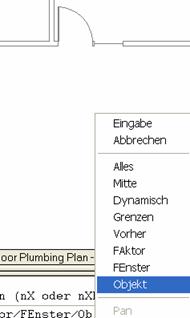

Zoom Objekt

Rufen Sie den Befehl Zoom auf

Wählen Sie OBJEKT

Wählen Sie das Objekt, das gezoomt werden soll.

Bei der Auswahl von Blöcken wird verständlicherweise der gesamt Block gewählt, nicht einzelne Objekte innerhalb des Blocks.

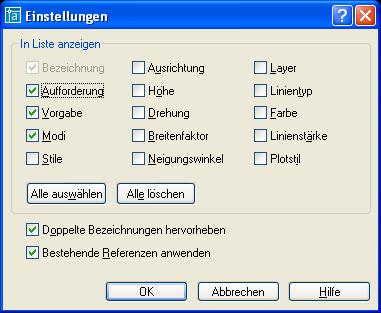

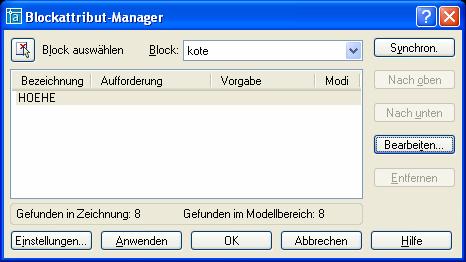

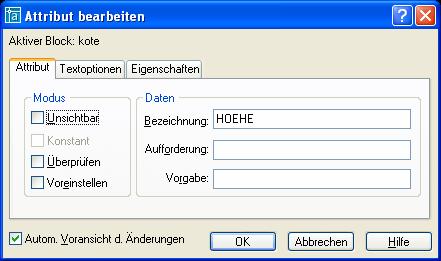

Block- und Attribut-Manager

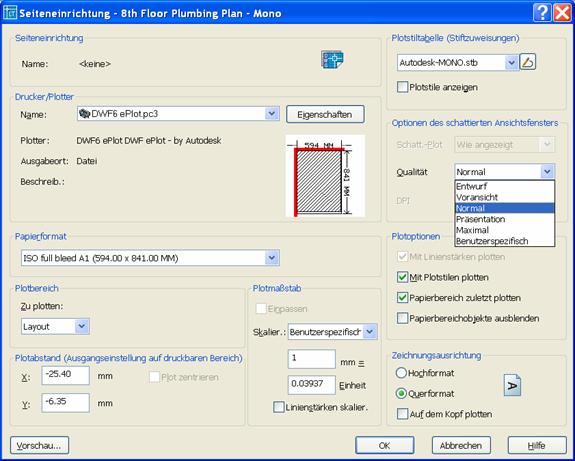

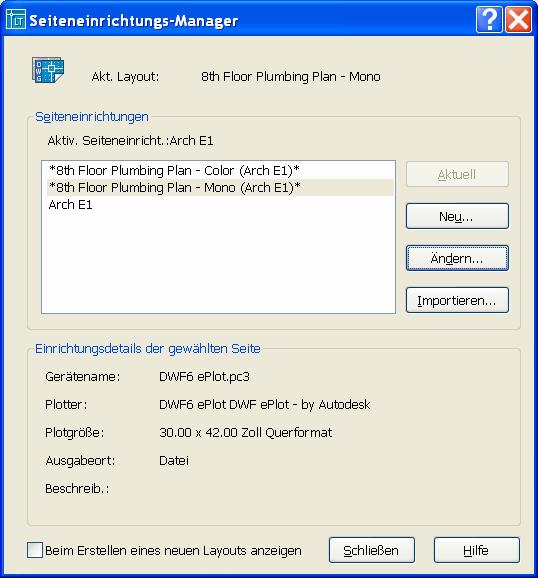

Seiteneinrichtung

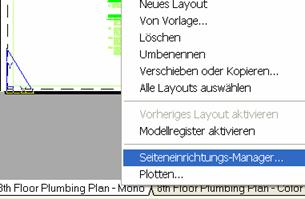

Datei Seiteneinrichtungsmanager… oder Rechtsklick auf das Layout, das eingerichtet werden soll.

Wählen Sie NEU oder ÄNDERN

Führen Sie die gewünschten Einstellungen durch.

Die Qualität des Ausdrucks kann über ein Nachschlagefeld eingestellt werden.

Kopieren mehrfach

Kopieren mehrfach ist Standard

Gemeinsames Verwenden von Daten

Neue Features in AutoCAD LT 2005

Im Folgenden finden Sie eine Zusammenfassung der neuen Features von AutoCAD LT 2005.

Plot- und Publizierwerkzeuge

• Vereinfachtes Plotten-Dialogfeld. Verwenden Sie das neu aufgebaute Dialogfeld Plotten im nicht erweiterten Zustand, um die Einstellungen zu aktualisieren, die Sie am häufigsten verwenden. Erweitern Sie das Dialogfeld, um auf zusätzliche Einstellungen zuzugreifen.
• Verbesserte Seiteneinrichtung. Importieren Sie mit dem neuen Seiteneinrichtungs-Manager benannte Seiteneinrichtungen aus anderen Zeichnungen.
• Verbessertes DWF-Format. Plotten Sie Zeichnungen in ein DWF-Format (Design Web Format), um datenintensive Zeichnungen, Maps und Modelle mit anderen Personen gemeinsam zu verwenden und dabei die Integrität der Daten sicherzustellen. Im DWF-Format gespeicherte Pläne können mit einem DWF-Viewer, wie z. B. dem kostenlos erhältlichen Autodesk DWF Viewer (ehemals Autodesk Express Viewer), angezeigt werden.

Verbesserungen der Werkzeugpalette

• Werkzeuge anhand eines Beispiels. Erstellen Sie neue Werkzeuge, indem Sie Objekte (z. B. Bemaßungen, Absatztext, Blöcke und Schraffuren) aus dem Zeichnungsbereich auf eine Werkzeugpalette ziehen.
• Befehlswerkzeuge. Richten Sie häufig verwendete Befehle als Werkzeuge ein, und organisieren Sie sie auf Werkzeugpaletten. Passen Sie die Befehlswerkzeuge an, indem Sie Eigenschaften wie Layer und Linientyp festlegen.
• Organisation von Werkzeugpaletten. Mit Hilfe von Werkzeugpalettengruppen können Sie Werkzeugpaletten in logischen Gruppen organisieren. Dann können Sie Bildschirmplatz sparen, indem Sie nur die benötigte Werkzeugpalettengruppe anzeigen.

Entwurfswerkzeuge

• Intuitive Tabellenerstellung. Anstatt zum Erstellen von Tabellen Linien zu zeichnen, können Sie mit Hilfe eines Dialogfelds Tabellenobjekte erstellen. Legen Sie die Anzahl und Größe der Zeilen und Spalten fest, und fügen Sie in die Tabellenzellen Text und Schriftfelder ein. Speichern Sie Tabellenkonfigurationen für eine spätere Verwendung.
• Anzeigen überlappender Objekte. Mit Hilfe der Werkzeuge im Werkzeugkasten Zeichnungsreihenfolge können Sie die Reihenfolge ändern, in der sich überlappende Objekte angezeigt und geplottet werden, ohne diese neu zu generieren. Weisen Sie einem Schraffurmuster vorab eine Zeichnungsreihenfolge zu. Legen Sie fest, dass Text und Bemaßungen stets vor anderen Objekten angezeigt werden.
• Markierungen zum Überprüfen von Entwürfen. Mit Hilfe elektronischer Markierungen können Sie es dem Projektteam oder Kunden erleichtern, Ihre Arbeit zu überprüfen und zu kommentieren, und zwar auch ohne AutoCAD LT.
• Hintergrund für Absatztext und Bemaßungen. Fügen Sie eine undurchsichtige Füllung oder einen Texthintergrund hinzu, um in einer visuell komplexen Zeichnung Text und Bemaßungstext hervorzuheben.
• Neue Notierungssymbole. Fügen Sie über das Kontextmenü des MText-Editors Symbole für häufig verwendete Schreibweisen, z. B. für Winkel, Delta, Eigenschaftenlinie und Mittellinie, ein.
• Stutzen von Schraffurobjekten. Schraffurobjekte können nun wie beliebige andere Objekte gestutzt werden.
• Schraffurtoleranz für Bereiche mit Lücken. Mit HPGAPTOL kann festgelegt werden, bis zu welcher Größe Lücken ignoriert werden, wenn Objekte als Schraffurumgrenzung dienen.
• Austauschbare Befehle zur Bearbeitung von Attributen. Sie müssen nicht mehr den Texttyp wissen, um einen Bearbeitunsbefehl auszuwählen. Sowohl der Befehl DDEDIT als auch der Befehl ATTEDIT können zur Bearbeitung von Attributen verwendet werden.
• Umgekehrte Bogen und Kalligraphiestil für Revisionswolken. Wählen Sie bei der Erstellung von Revisionswolken einen Kalligraphiestil aus. Kehren Sie die Richtung der Bogen für Revisionswolken um, die aus offenen und geschlossenen Objekten konvertiert wurden.
• Vertikaler Text. Legen Sie Textstile mit vertikaler Ausrichtung fest, indem Sie Schriftnamen das @-Symbol voranstellen.

Produktivitätswerkzeuge

• Layerverwaltung. Mit dem verbesserten Layereigenschaften-Manager können Sie Layer effizienter organisieren und verwalten.
• Maximierte Ansichtsfenster. Im Papierbereich können Sie ein Ansichtsfenster rasch für Bearbeitungszwecke erweitern, indem Sie im Spezialfeld der Statusleiste auf die Schaltfläche Ansichtsfenster maximieren klicken. Klicken Sie auf die Pfeile neben der Schaltfläche, um die verfügbaren Ansichten anzuzeigen.
• Skalierter Text in OLE-Objekten. Text in OLE-Objekten, die aus anderen Programmen wie z. B. Microsoft Excel eingefügt werden, wird nun automatisch so skaliert, dass die Größe in etwa mit der Textgröße in der ursprünglichen Anwendung übereinstimmt.
• Mittel zwischen zwei Punkten. Sie können zusammen mit dem Objektfang einen MTP-Befehl verwenden, um die Mitte zwischen zwei Punkten zu finden.
• Deaktivieren des Objektfangs für Schraffuren. Ignorieren Sie während der Verwendung des Objektfangs Schraffurobjekte, indem Sie die Einstellung auf der Registerkarte Entwurf im Dialogfeld Optionen ändern.
• Zoomen von Objekten. Zoomen Sie rasch bis an die Grenzen eines Objekts.
• Kontextabhängige Informationen. Fixieren Sie die Info-Palette neben dem Zeichenbereich, damit Sie jederzeit auf Vorschläge für Ihre jeweilige Aktivität innerhalb des Produkts zugreifen können. Wenn Sie den Inhalt entsperren, werden die Informationen entsprechend Ihren Aktivitäten dynamisch geändert. Möchten Sie ein Verfahren befolgen, können Sie den Inhalt sperren.
• Referenztyp und einheitliche Skalierungseinstellungen für externe Referenzen. Legen Sie für den vorgegebenen Referenztyp zum Anhängen von externen Referenzen entweder Zuordnung oder Überlagerung fest. Wählen Sie die Option Einheitliche Skalierung im Dialogfeld Externe Referenz, um sicherzustellen, dass die Skalierungsfaktoren Y und Z des Anhangs automatisch mit dem Skalierungsfaktor X identisch sind.
• Anwendungen auf der Taskleiste Ihres Computers. Zeigen Sie mehrere offene Zeichnungen als separate Elemente auf der Windows-Taskleiste an (AUFGLEISTE auf 1 gesetzt), oder zeigen Sie nur die aktive Zeichnung auf der Taskleiste an (AUFGLEISTE auf 0 gesetzt).

Neue Features in AutoCAD LT 2004

Die folgende Liste beschreibt die Features, die in AutoCAD LT 2004 neu hinzukamen.

Verbesserungen des Arbeitsbereichs

• Symbole im Spezialfeld der Statusleiste. Verwenden Sie die Symbole im Spezialfeld der Statusleiste, um auf oft verwendete Funktionen zuzugreifen. Das Spezialfeld der Statusleiste befindet sich in der unteren rechten Ecke des AutoCAD LT-Fensters.
• Eigenschaftenpalette. Die neue Eigenschaftenpalette bietet eine komfortable Möglichkeit, die Eigenschaften von ausgewählten Objekten anzuzeigen und zu ändern.
• DesignCenter und Werkzeugpaletten. Mit Hilfe des DesignCenters können Sie in allen Zeichnungen auf Ihrem Computer oder im Netzwerk nach Inhalten wie Blöcke, Bemaßungsstile, Layer und Textstile suchen. Ziehen Sie Inhalte aus dem DesignCenter auf eine Werkzeugpalette, um stets auf die am häufigsten verwendeten Inhalte zugreifen zu können.
• Kommunikations-Center. Klicken Sie auf die Verknüpfung in der Sprechblase des Kommunikations-Centers, um die neuesten Informationen über Produkt-Updates, Support- und Subskriptionsinformationen zu erhalten.

Sicherheit von Zeichnungen

• Digitale Signaturen. Um die Sicherheit der Daten in einer Zeichnung zu gewährleisten (z. B. bei einem Plan, der zur Genehmigung eingereicht wird), können Sie eine digitale Signatur anhängen. Eine digitale Signatur ist fälschungssicher.

Verbesserungen beim Publizieren

• Publizieren von elektronischen Zeichnungssätzen. Publizieren Sie eine elektronische Version eines Zeichnungssatzes, und versenden Sie diese dann per E-Mail. In die Publikation können mehrere Layouts aus unterschiedlichen Zeichnungen aufgenommen werden.

Produktivitätswerkzeuge

• Schnelle Dateierstellung. Beginnen Sie neue Zeichnungen mit dem Befehl SNEU, ohne dass Dialogfelder oder Eingabeaufforderungen angezeigt werden.
• Revisionswolken. Fügen Sie mit dem verbesserten Befehl REVWOLKE Revisionswolken zu Zeichnungen hinzu.
• Absatztext. Fügen Sie beim Ausrichten von Absatztext Einrückungen und Tabulatoren ein. Weisen Sie einzelnen Zeichen Formatierungen (fett, unterstrichen, kursiv) zu.

Verwaltung von externen Referenzen (XRefs)

• Relative Pfade. Hängen Sie eine XRef mit einem relativen Pfad an, und speichern Sie die Position der XRef relativ zur Host-Zeichnung.

Weitere Verbesserungen

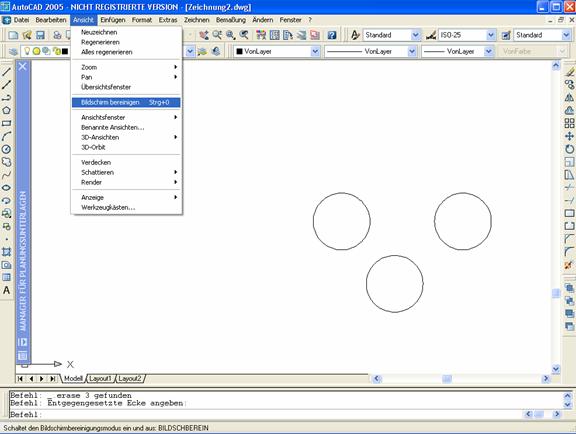

• Bildschirmbereinigung. Drücken Sie STRG+0 (Null), um den gesamten Fensterinhalt, mit Ausnahme des Zeichenbereichs, der Menüleiste und der Befehlszeile, auszublenden. Drücken Sie erneut STRG+0, um die Konfiguration der Benutzeroberfläche wiederherzustellen.
• Mehrfaches Abrunden und Fasen. Verwenden Sie die Option Mehrere, um mehrere Linien abzurunden oder zu fasen, ohne den Befehl jedes Mal neu starten zu müssen.
• Einstellungen für verdeckte Linien. Ändern Sie im Dialogfeld Optionen auf der Registerkarte Benutzereinstellungen die Einstellungen für verdeckte Linien, um die Darstellung von verdeckten Linien in 3D-Modellen zu steuern.
• Blättern durch Registerkarten Drücken Sie STRG + BILD AUF bzw. STRG + BILD AB, um der Reihe nach die einzelnen Layout-Registerkarten aufzurufen.
• Erweiterter Pan- und Zoom-Bereich. Wenn Sie AutoCAD unter Windows XP ausführen, können Sie über den Rand des Bildschirms hinaus schwenken und zoomen, indem Sie den Cursor über den sichtbaren Zeichnungsbereich hinaus ziehen.
• Bearbeiten von Polylinien. Setzen Sie die Systemvariable PEDITACCEPT auf 1, um Objekte, die Sie mit Polylinien verbinden, ohne Abfrage in ein Polylinienobjekt umzuwandeln. Diese Einstellung konnte bisher nur direkt beim Zusammenfügen der Objekte vorgenommen werden.
• Netzwerkeinrichtung. Alle Tools für die Netzwerkeinrichtung und die Dokumentation stehen über die Registerkarte Netzwerkeinrichtung des CD-Browsers (das Fenster, das beim Einlegen der AutoCAD LT-CD in das CD-ROM-Laufwerk angezeigt wird) zur Verfügung. Darüber hinaus können Netzwerkadministratoren den Netzwerk-Installationsassistenten verwenden, um Installationspfade hinzuzufügen oder zu ändern und benutzerspezifische Dateien zur Einrichtung hinzuzufügen.
